СВАРКА МЕТАЛЛОВ

КЛАССИФИКАЦИЯ

ГОСТ 19521-74

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАРКА МЕТАЛЛОВ

Классификация

Welding of metals Classification

ГОСТ

19521-74

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 февраля 1974 г. № 445 срок действия установлен

с 01.01.1975 г.

до 01.01.1980 г.

1. Настоящий стандарт устанавливает классификацию сварки металлов по основным физическим, техническим и технологическим признакам.

2. Основные признаки и ступени классификации приведены в табл. 1.

Таблица 1



Группа признаков



Наименование признаков

Наименование ступеней классификации

Физические

Форма энергии, используемой для образования сварного соединения

Класс



Вид источника энергии, непосредственно используемого для образования сварного соединения

Вид

Технические

Способ защиты металла в зоне сварки

Непрерывность сварки

Степень механизации сварки

-

Технологические

Установлены для каждого вида сварки отдельно

-

3 Классификация сварки по физическим признакам приведена в табл. 2

Таблица 2

Класс сварки

Вид сварки

Термический

Дуговая

Электрошлаковая

Электронно-лучевая

Плазменно-лучевая

Ионно-лучевая

Тлеющим разрядом

Световая

Индукционная

Газовая

Термитная

Литейная

Термомеханический

Контактная

Диффузионная

Индукционнопрессовая

Газопрессовая

Термокомпрессионная

Дугопрессовая

Шлакопрессовая

Термитнопрессовая

Печная

Механический

Холодная

Взрывом

Ультразвуковая

Трением

Магнитоимпульсная

Примечания:

1 Диффузионная сварка может осуществляться с применением большинства источников энергии, используемых при сварке металлов, но выделяется как самостоятельный вид сварки по относительно длительному воздействию повышенной температуры и незначительной пластической деформации.

2 В комбинированных технологических процессах возможно одновременное использование разных видов сварки.

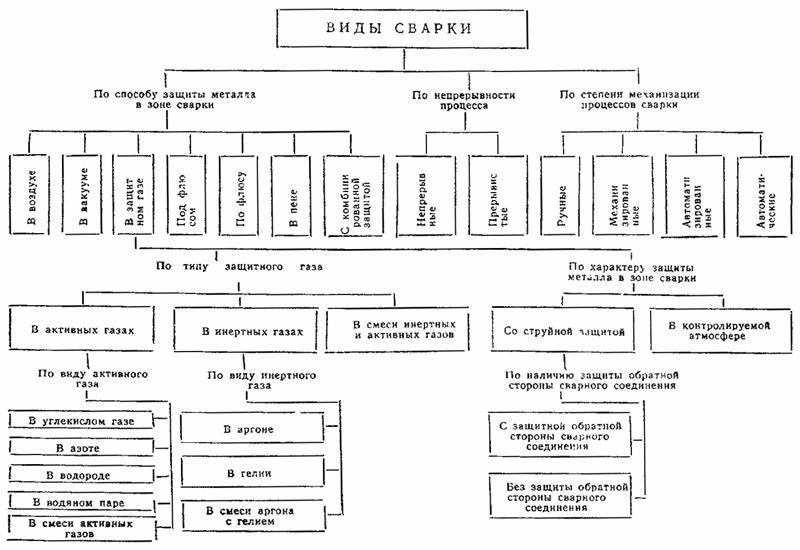

4. Классификация видов сварки по техническим признакам приведена на черт. 1.

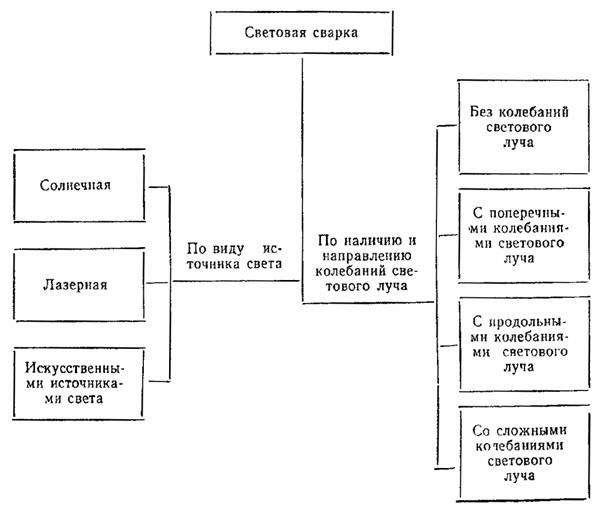

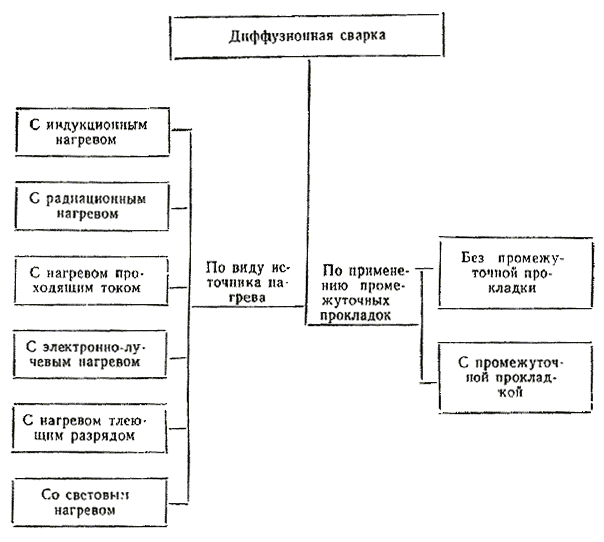

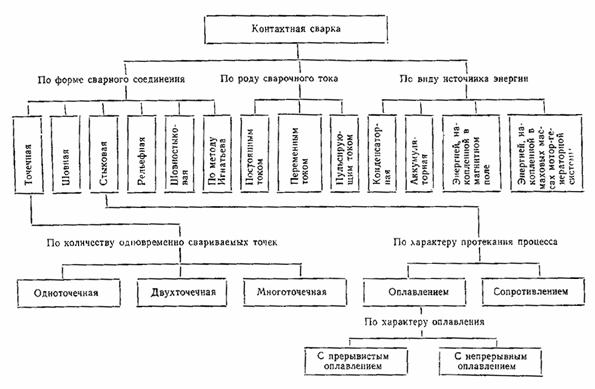

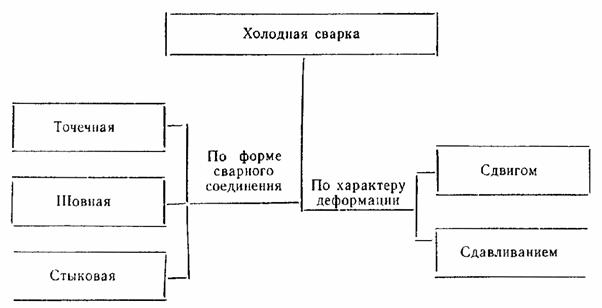

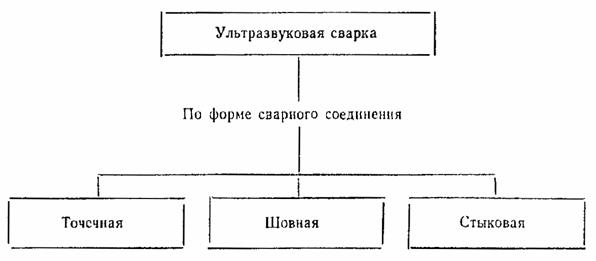

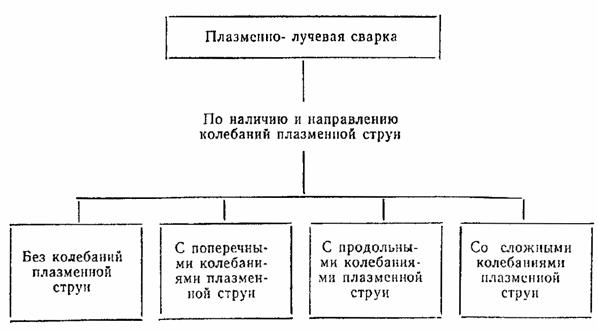

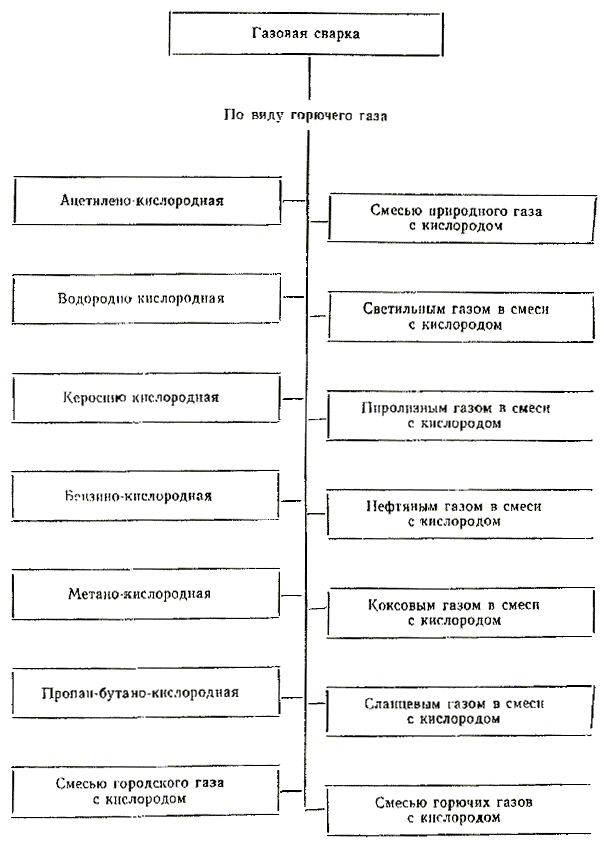

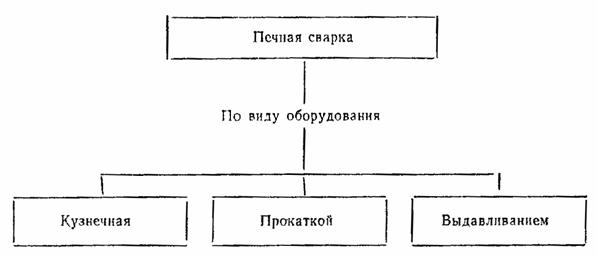

5. Классификация видов сварки по технологическим признакам приведены на черт. 2-12.

6. Термины и определения даны в справочном приложении.


Черт. 1

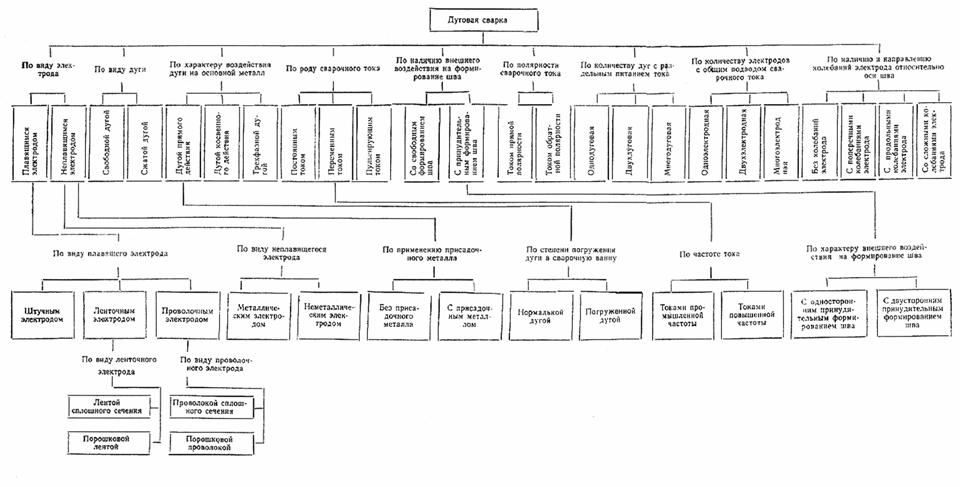

Черт. 2

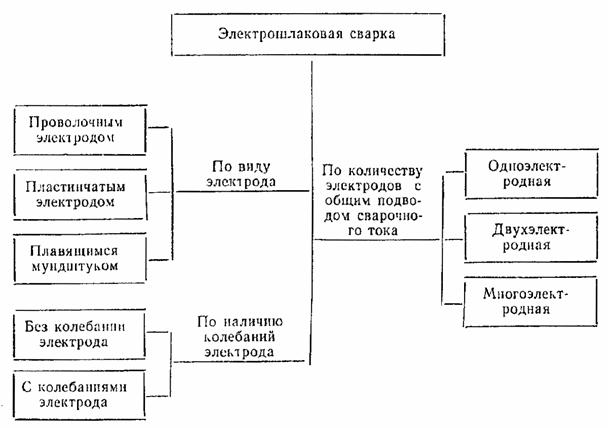

Черт. 3

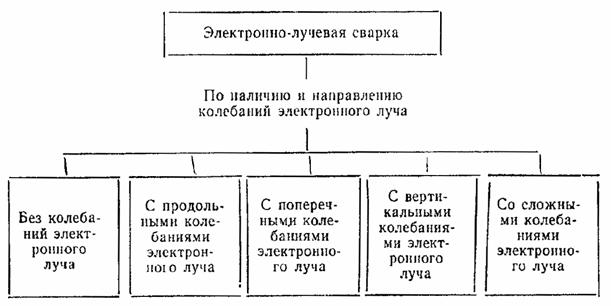

Черт. 4

Черт. 5

Черт. 6

Черт. 7

Черт. 8

Черт. 9

Черт. 10

Черт. 11

Черт. 12

ПРИЛОЖЕНИЕ к ГОСТ 19521-74
Справочное

Термин

Определение

Термический класс сварки

Виды сварки, осуществляемые плавлением с использованием тепловой энергии

Термомеханический класс сварки

Виды сварки, осуществляемые с использованием тепловой энергии и давления

Механический класс сварки

Виды сварки, осуществляемые с использованием механической энергии и давления
