ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ФУТОРКИ

Основные размеры

Dictile iron fittings with
parallel thread for pipelines.
Threaded bushings. Basic dimensions

ГОСТ
8960-75*

(CT СЭВ 3304-81)

Взамен
ГОСТ 8960-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

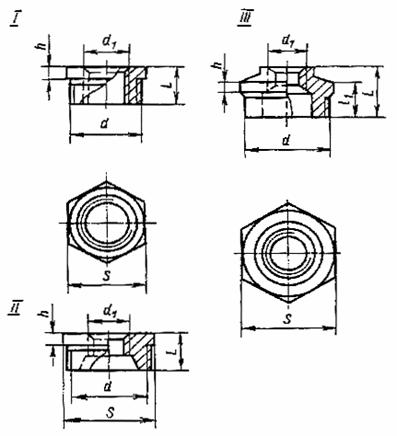

1. Основные размеры футорок должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует CT СЭВ 3304-81.

Примечание. Чертеж не определяет конструкцию футорки.

Размеры в мм

Услов­ный



Резьба









Масса без покры­тия, кг, не более*

проход Dy ´ Dy1

Тип

d

d1

L

S

h

L1

Вариант по ГОСТ 8944-75

















1

2

10´8

I

G 3/8 - B

G 1/4 - B

20

19

7

-

0,019

-

15´8

II

G 1/2 - B

G 1/4 - B

24

24

7

-

0,038

-

15´10

I

G 1/2 - B

G 3/8 - B

24

24

7

-

0,032

-

20´8

II

G 3/4 - B

G 1/4 - B

26

30

7

-

0,056

-

20´10

II

G 3/4 - B

G 3/8- B

26

30

7

-

0,064

-

20´15

I

G 3/4 - B

G 1/2 - B

26

30

7

-

0,054

-

25´8

II

G 1- B

G 1/4 - B

29

36

7

-

0,082

-

25´10

II

G 1- B

G 1/2 - B

29

36

7

-

0,094

-

25´15

II

G 1- B

G 1/2 - B

29

36

7

-

0,106

-

25´20

I

G 1- B

G 3/4 - B

29

36

7

-

0,084

-

32´10

II

G 1 1/4 - B

G 3/8- B

31

46

7

-

0,202

-

32´15

II

G 1 1/4 - B

G 1/2 - B

31

46

7

-

0,221

-

32´20

II

G 1 1/4 - B

G 3/4 - B

31

46

7

-

0,180

-

32´25

I

G 1 1/2 - B

G 1 -В

31

46

7

-

0,146

-

40´10

II

G 1 1/2 - B

G 3/8 - B

31

50

7

-

0,282

-

40´15

II

G 1 1/2 - B

G 1/2 - B

31

50

7

-

0,299

-

40´20

II

G 1 1/2 - B

G 3/4 - B

31

50

7

-

0,256

-

40´25

II

G 1 1/2 - B

G 1 - B

31

50

7

-

0,198

-

40´32

I

G 1 1/2 - B

G 1 1/4 - B

31

50

7

-

0,122

-

50´15

III

G 2 - B

G 1/2 - B

48

65

8

35

0,381

0,393

50´20

III

G 2 - B

G 3/4 - B

48

65

8

35

0,379

0,391

50´25

II

G 2 - B

G 1 - B

35

65

8

-

0,471

-

50´32

II

G 2 - B

G 1 1/4 - B

35

65

8

-

0,360

-

50´40

II

G 2 - B

G 1 1/2 - B

35

65

8

-

0,271

-

65´25

III

G 2 1/2 - B

G 1 1/4 - B

40

80

9

54

0,508

-

(65´32)

III

G 2 1/2 - B

G 1 1/4 - B

54

80

9

40

0,586

0,607

(65´40)

II

G 2 1/2 - B

G 1 1/2 - B

40

80

9

-

0,739

-

(65´50)

II

G 2 1/2 - B

G 2 - B

40

80

9

-

0,489

-

80´25

III

G 3 - B

G 1 - B

44

95

10

59

1,209

-

80´32

III

G 3 - B

G 1 1/4 - B

44

95

10

59

1,250

-

(80´40)

III

G 3 - B

G 1 1/2 - B

59

95

10

41

0,900

0,909

(80´50)

II

G 3 - B

G 2 - B

44

95

10

-

1,039

-

(80´65)

II

G 3 - B

G 2 1/2 - B

44

95

10

-

1,576

-

(100´50)

III

G 4 - B

G 2 - B

69

120

11

51

1,580

1,609

(100´65)

III

G 4 - B

G 2 1/2 - B

69

120

11

51

1,480

1,500

(100´80)

II

G 4 - B

G 3 - B

51

120

11

-

1,461

-

* Для справок.

Примечания:

1. Футорки с Dy, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Футорки без покрытия с Dу 25 мм на Dу1 15 мм:

Футорка 25 ´ 15 ГОСТ 8960-75

То же, с цинковым покрытием:

Футорка Ц-25 ´ 15 ГОСТ 8960-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.

3. Отклонения размера под ключ S - по ГОСТ 6424-73.
