СТАНДАРТ СЭВ

СТ СЭВ 4182-83

СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

ДВЕРИ ДЕРЕВЯННЫЕ
Метод измерения размеров и отклонений от прямоугольности







Группа Ж39



1. СУЩНОСТЬ МЕТОДА

Метод заключается в измерении размеров дверной створки по высоте, ширине и толщине и отклонений от прямоугольности.

2. ОБРАЗЦЫ

2.1. За образец принимают створку однопольной двери или две створки двупольной двери.

2.2. Количество образцов для испытаний выбирают в зависимости от объема партии, но не менее 3 шт.



Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации
Прага, июль 1983 г.



3. АППАРАТУРА

При проведении испытания применяют:

1) измерители длины с погрешностью измерения ± 0,5 мм или калибры предельные, соответствующие размерам дверей;

2) штангенциркули по СТ СЭВ 704-77, СТ СЭВ 707-77 и СТ СЭВ 1309-78;

3) угольник плоский 90° с плечом длиной 500 мм с погрешностью измерения ± 10¢;

4) щупы плоские.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Высоту и ширину створки измеряют при помощи измерителей длины или предельных калибров и плоских щупов вдоль ее четырех краев на расстоянии не более 20 мм от них. Измерения производят с погрешностью ± 0,5 мм.

4.2. Толщину измеряют штангенциркулем в шести точках, расположенных в середине ширины и на каждой одной трети высоты на расстоянии не более 20 мм от краев створки.

Измерение толщины производят с погрешностью ± 0,1 мм.

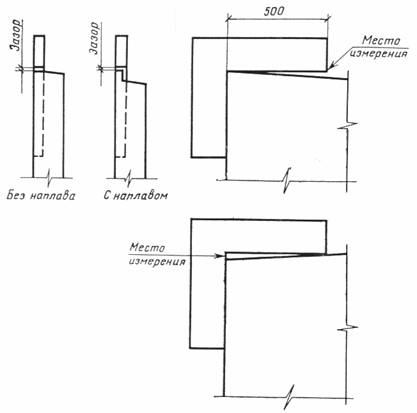

4.3. Прямоугольность измеряют при помощи угольника, который прикладывают поочередно к каждому углу дверной створки и плоских щупов. Отклонением от прямоугольности считают измеренную величину зазора между створкой и угольником на расстоянии 500 мм от угла створки в соответствии с чертежом. При угле более 90° измерение зазора производят в вершине угла. Измерение отклонений от прямоугольности производят с погрешностью ± 0,1 мм.

5. ОЦЕНКА РЕЗУЛЬТАТОВ

За длину и ширину створки принимают среднее арифметическое из двух измерений. За толщину створки принимают среднее арифметическое шести измерений. Результаты расчетов округляют в соответствии со СТ СЭВ 543-77.

6. ОТЧЕТ ОБ ИСПЫТАНИИ

Отчет об испытании должен содержать:

1) краткое описание испытанных образцов (вид двери, особенности конструкции створки);

2) номер и наименование технической документации на двери;

3) данные об условиях и результатах испытаний согласно пп. 4.1-4.3;

4) оценку результатов испытаний;

5) дату поступления образцов на испытания и дату проведения испытаний;

6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;

7) наименование организации, проводившей испытания;

8) обозначение настоящего стандарта СЭВ.







ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема - 01.344.07-81.

3. Стандарт СЭВ утвержден на 53 заседании ПКС.

4. Сроки начала применения стандарта СЭВ:



Сроки начала применения стандарта СЭВ

Страны - члены СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Январь 1985 г.

Январь 1986 г.

ВНР

Январь 1985 г.

Январь 1986 г.

СРВ





ГДР

-

-

Республика Куба





МНР





ПНР

Январь 1985 г.

Январь 1986 г.

СРР

Январь 1986 г.



СССР

Январь 1985 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

Январь 1986 г.

5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет.

6. Использованные международные документы по стандартизации: стандарт ИСО 6443-80.

Стандарт СЭВ полностью соответствует стандарту ИСО 6443-80
